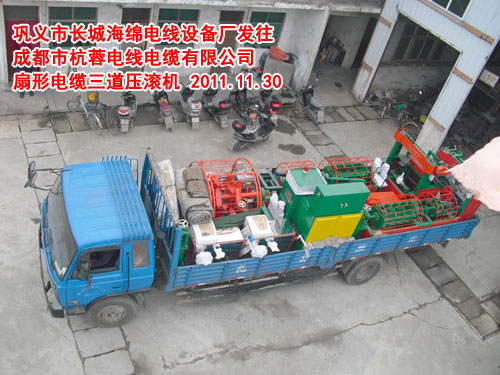

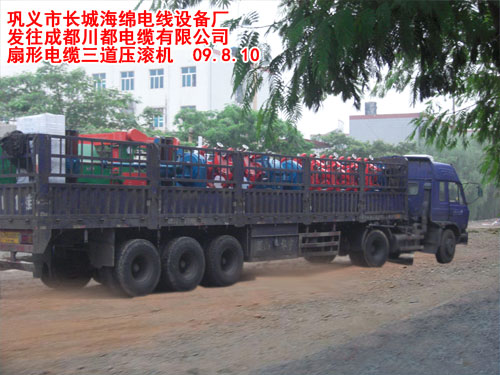

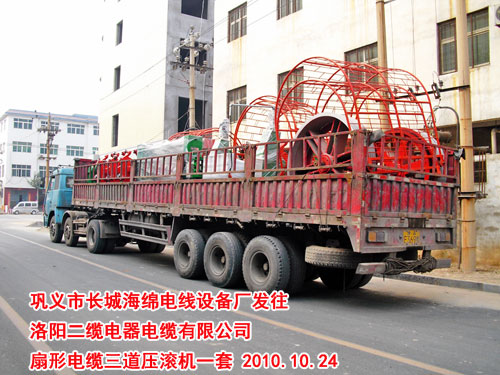

扇形電纜三道壓滾機
一、3＋2芯
| 主 | 地 | |
| 3×50²＋2×25² | 1 | 1 |
| 3×70²＋2×35² | 2 | 1 |
| 3×95²＋2×50² | 2 | 1 |
| 3×120²＋2×70² | 2 | 2 |
| 3×150²＋2×70² | 2 | 2 |
| 3×185²＋2×95² | 2 | 2 |
| 3×240²＋2×120² | 2 | 2 |
| 3×300²＋2×150² | 2 | 2 |
| 共計28套壓型輪 | ||
二、扇形：3＋1芯
| 主 | 地 | |
| 3×25²＋1×16² | 1 | |
| 3×35²＋1×16² | 1 | |
| 3×50²＋1×25² | 1 | |
| 3×70²＋1×35² | 2 | |
| 3×95²＋1×50² | 2 | 1 |
| 3×120²＋1×70² | 2 | 2 |
| 3×150²＋1×70² | 2 | 2 |
| 3×185²＋1×95² | 2 | 2 |
| 3×240²＋1×120² | 2 | 2 |
| 3×300²＋1×150² | 2 | 2 |
| 共計28套 | ||
三、4×1芯
| 主 | 地 | |
| 4×50²＋1×25² | 1 | |
| 4×70²＋1×35² | 2 | |
| 4×95²＋1×50² | 2 | |
| 4×120²＋1×70² | 2 | |
| 4×150²＋1×70² | 2 | |
| 4×185²＋1×95² | 2 | |
| 4×240²＋1×120² | 2 | |
| 共計13套 | ||
四、5等芯
| 主 | |
| 5×50² | 1 |
| 5×70² | 2 |
| 5×95² | 2 |
| 5×120² | 2 |
| 5×150² | 2 |
| 5×185² | 2 |
| 5×240² | 2 |
| 5×300² | 2 |
| 共計15套 | |
五、4等芯扇形：四芯90°
| 主 | |
| 4×25² | 1 |
| 4×35² | 1 |
| 4×50² | 1 |
| 4×70² | 2 |
| 4×95² | 2 |
| 4×120² | 2 |
| 4×150² | 2 |
| 4×185² | 2 |
| 4×240² | 2 |
| 4×300² | 2 |
| 共計17套 | |
六、3等芯三芯120°
| 主 | |
| 3×25² | 1 |
| 3×35² | 1 |
| 3×50² | 1 |
| 3×70² | 2 |
| 3×95² | 2 |
| 3×120² | 2 |
| 3×150² | 2 |
| 3×185² | 2 |
| 3×240² | 2 |
| 3×300² | 2 |
| 共計17套 | |
七、2等芯二芯180°
| 主 | |
| 2×35² | 1 |
| 2×50² | 1 |
| 2×70² | 2 |
| 2×95² | 2 |
| 2×120² | 2 |
| 2×150² | 2 |
| 共計10套 | |
線芯高度與相當圓線直徑關系（參考值） (單位：mm）
| 線芯截面/m2 | 半圓形及扇形線芯高度h | 線芯相當圓直徑D | 絕緣后半圓及扇形線芯高度h′ | |||||||
| 標稱值 | 計算值 | 半圓形 2芯 180° | 扇形 | 半圓形 2芯 180° | 扇形 | |||||
| 3芯 120° |
3+1芯 100° |
4芯 90° |
3芯120° | 3+1100° | 4芯90° | |||||
| 25 | 24.2 | 4.6 | 5.0 | 5.6 | 5.42 | 6.75 | 4.6+2t | 5.0+2.155t | 5.6+2.31t | 5.42+2.414t |
| 35 | 34.0 | 5.6 | 5.9 | 6.5 | 6.5 | 7.86 | 5.6+2t | 5.9+2.155t | 6.5+2.31t | 6.50+2.414t |
| 50 | 48.4 | 6.4 | 7.1 | 7.7 | 7.8 | 9.90 | 6.4+2t | 7.1+2.155t | 7.7+2.31t | 7.80+2.414t |
| 70 | 67.8 | 7.5 | 8.4 | 9.2 | 9.3 | 11.53 | 7.5+2t | 8.4+2.155t | 9.2+2.31t | 9.30+2.414t |
| 95 | 92.0 | 8.8 | 9.9 | 11.1 | 10.9 | 13.10 | 8.8+2t | 9.9+2.155t | 11.1+2.31t | 10.90+2.414t |
| 120 | 116.5 | 9.8 | 11.3 | 12.8 | 12.3 | 14.64 | 9.8+2t | 11.3+2.155t | 12.8+2.31t | 12.30+2.414t |
| 150 | 145.2 | 10.9 | 12.9 | 13.8 | 13.8 | 16.76 | 10.9+2t | 12.9+2.155t | 13.8+2.31t | 13.80+2.414t |
| 185 | 179.5 | — | 14.3 | 15.6 | 15.3 | 17.71 | — | 14.3+2.155t | 15.6+2.31t | 15.30+2.414t |
| 240 | 233.0 | — | 16.5 | 17.7 | 17.5 | 21.00 | — | 16.5+2.155t | 17.7+2.31t | 17.50+2.414t |
| 300 | 291.0 | — | 17.7 | — | 19.6 | 23.9 | — | 17.7+2.155t | — | 19.60+2.414t |
緊壓線芯的壓輥孔型尺寸（參考值）(單位：mm）
| 線芯截面/m2 | 2芯180°半圓形壓輥孔型尺寸 | 扇形壓輥孔型尺寸 | ||||||||||
| R | H | M | 3芯，120° | 3+1芯，100° | 4芯90° | |||||||
| R | N | M | R | N | M | R | N | M | ||||
| 25 | 5.20 | 3.38 | 8.92 | 6.35 | 1.95 | 9.16 | 6.55 | 1.55 | 8.45 | 6.79 | 1.48 | 8.47 |
| 35 | 6.01 | 4.13 | 10.47 | 7.35 | 2.45 | 10.96 | 7.65 | 1.90 | 10.09 | 7.89 | 1.79 | 9.99 |
| 50 | 7.14 | 5.08 | 12.41 | 8.50 | 3.00 | 12.96 | 8.9 | 2.30 | 11.9 | 9.62 | 2.15 | 12.11 |
| 70 | 8.31 | 6.14 | 14.57 | 9.00 10.35 |
1.60 3.30 |
10.35 15.30 |
10.45 | 2.90 | 14.45 | 10.88 | 2.64 | 14.21 |
| 95 | 9.62 | 7.50 | 17.32 | 10.15 11.70 |
2.00 4.00 |
12.10 17.62 |
12.05 | 3.45 | 16.88 | 12.56 | 3.03 | 16.43 |
| 120 | 10.65 | 8.50 | 19.51 | 11.20 13.00 |
2.35 4.65 |
13.80 19.93 |
13.45 | 3.90 | 18.94 | 13.45 | 3.90 | 19.00 |
| 150 | 10.10 | 6.36 | 17.99 | 10.40 | 3.9 | 16.24 | 11.05 | 3.15 | 15.45 | 14.25 | 2.35 | 15.66 |
| 11.70 | 9.60 | 21.72 | 13.90 | 5.6 | 22.30 | 14.95 | 4.35 | 21.08 | 15.86 | 3.87 | 20.76 | |
| 185 | 9.50 | 8.10 | 18.80 | 11.50 | 4.5 | 18.25 | 12.40 | 3.55 | 17.38 | 15.66 | 2.63 | 17.36 |
| 13.10 | 11.70 | 26.00 | 15.40 | 6.3 | 24.86 | 16.60 | 4.60 | 23.64 | 17.47 | 4.33 | 23.02 | |
| 240 | — | — | — | 13.00 | 5.25 | 20.86 | 15.40 | 4.60 | 21.8 | 18.75 | 4.96 | 16.68 |
| — | — | — | 17.4 | 7.15 | 28.14 | 19.80 | 6.00 | 28.5 | 20.32 | 3.35 | 22.31 | |
| 300 | — | — | — | — | — | — | — | — | — | 22.14 | 5.00 | 28.03 |
| — | — | — | 15.86 | 3.52 | 19.92 | — | — | — | 18.87 | 2.29 | 18.02 | |
| — | — | — | 18.00 | 5.91 | 20.67 | — | — | — | 20.52 | 3.88 | 24.02 | |
| — | — | — | 20.08 | 8.44 | 32.74 | — | — | — | 22.38 | 5.60 | 29.62 | |
| 400 | — | — | — | — | — | — | — | — | — | 21.45 | 2.58 | 20.42 |
| — | — | — | — | — | — | — | — | — | 23.41 | 4.53 | 27.67 | |
| — | — | — | — | — | — | — | — | — | 25.60 | 6.67 | 34.46 | |
