什么是三相五線制?與三相四線制什么區別？

1.什么是三相五線制?

三相五線制包括三相電的三個相線（A、B、C線）、中性線（N線）；以及地線（PE線）。中性線(N線)就是零線。三相負載對稱時，三相線路流入中性線的電流矢量和為零，但對于單獨的一相來講，電流不為零。三相負載不對稱時，中性線的電流矢量和不為零，會產生對地電壓。

三相五線制標準導線顏色為：A線黃色，B線綠色，C線紅色，N線淡藍色，PE線黃綠色。

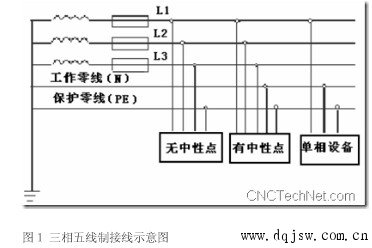

在三相四線制制供電系統中,把零線的兩個作用分開,即一根線做工作零線(N),另外用一根線專做保護零線(PE),這樣的供電結線方式稱為三相五線制供電方式.三相五線制包括三根相線、一根工作零線、一根保護零線.三相五線制的接線方式如下圖1 所示.

該接線的特點是:工作零線N與保護零線PE 除在變壓器中性點共同接地外,兩線不再有任何的電氣連接.由于該種接線能用于單相負載、沒有中性點引出的三相負載和有中性點引出的三相負載,因而得到廣泛的應用.在三相負載不完全平衡的運行情況下,工作零線 N是有電流通過且是帶電的,而保護零線 PE 不帶電,因而該供電方式的接地系統完全具備安全和可靠的基準電位.
2.三相五線制與三相四線制的比較

(1)基本供電系統簡介常用的基本供電系統有(380V)三相三線制和(380/220V)三相四線制等,但這些名詞術語內涵不是十分嚴格.國際電工委員會(IEC)對此作了統一規定,稱為TT 系統、TN系統、IT 系統.其中TN 系統又分為TN-C、TN-S 系統.
TT 式供電系統是指將電氣設備的金屬外殼直接接地的保護系統,稱為保護接地系統,也稱TT 系統.第一個符號T 表示電力系統中性點直接接地;第二個符號T 表示負載設備金屬外殼和正常不帶電的金屬部分與大地直接聯接,而與系統如何接地?zé)o關.在TT 系統中負載的所有接地均稱為保護接地。

TN 方式供電系統是將電氣設備的金屬外殼和正常不帶電的金屬部分與工作零線相接的保護系統,稱作接零保護系統,用 TN 表示.TN-C 方式供電系統是用工作零線兼作接零保護線,可以稱作保護中性線,可用NPE 表示,即常用的三相四線制供電方式.TN-S 式供電系統是把工作零線N 和專用保護線PE 嚴格分開的供電系統,稱作TN-S 供電系統,即常用的三相五線制供電方式.
IT 方式供電系統,其中I 表示電源側沒有工作接地,或經過高阻抗接地.第二個字母T表示負載側電氣設備進行接地保護.IT 方式供電系統在供電距離不是很長時,供電的可靠性高、安全性好.一般用于不允許停電的場所,或者是要求嚴格地連續供電的地方,例如連續生產裝置、大醫院的手術室、地下礦井等處.
(2)三相四線制(TN-C)與三相五線制(TN-S)系統的比較

在三相四線制供電方式中,由于三相負載不平衡時和低壓電網的零線過長且阻抗過大時,零線將有零序電流通過,過長的低壓電網,由于環境惡化、導線老化、受潮等因素,導線的漏電電流通過零線形成閉合回路,致使零線也帶一定的電位,這對安全運行十分不利.
在零線斷線的特殊情況下,斷線以后的單相設備和所有保護接零的設備產生危險的電壓,這是不允許的.
采用三相五線制供電方式,用電設備上所連接的工作零線 N 和保護零線 PE 是分別敷設的,工作零線上的電位不能傳遞到用電設備的外殼上,這樣就能有效隔離了三相四線制供電方式所造成的危險電壓,使用電設備外殼上電位始終處在"地"電位,從而消除了設備產生危險電壓的隱患.
發電機中,三組感應線圈的公共端作為供電系統的參考零點,引出線稱為中線(在單相供電中稱為零線);另一端與中線之間有額定的電壓差,稱為相線(單相供電中稱為火線).
一般情況下,中線是以大地作為導體,故其對地電壓應為零,稱為零線.因此相線對地必然形成一定的電壓差,可以形成電流回路,稱其為火線.正常供電回路由相線(火線)和中線(零線)形成.地線是儀器設備的外殼或屏蔽系統就近與大地連接的導線,其對地電阻小于4 歐姆;它不參與供電回路,主要是保護操作人員人身安全或抗干擾用的.很多情況下,中線和大地的連接問題會導致用電端中線對地電壓大于零,因此三相五線制種將中線和地線分開對消除安全隱患具有重要意義.

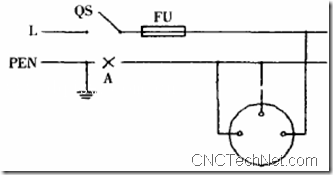

在三相四線制供電方式中,主要采用 TN-C 系統供電系統,對于單相回路存在較大的安全缺陷.單相二線供電方式,最大缺陷是在發生電器外殼碰相線時,直接將 220V 相電壓施加給此時正巧觸摸到的人,從而發生觸電事故.但如果把接外殼的保護線 PE 和中性線 N 并聯合用一根,實際上這也是極不安全的.建筑物的配電線路由于接頭松脫、導線斷線等故障,很可能造成圖 2 所示A點處開路,此時當其中一臺設備開關接通后,在 A點后面所有中性線上,將出現相電壓,這個高電壓又被設備接地引至所有插入插座的用電設備外殼上,而且其后的設備即使并未開啟,外殼上也有 220V 電壓,這是十分危險的.

圖2 TN-C系統單相回路斷零示意圖

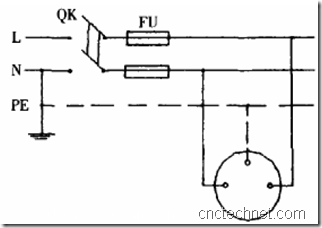

如果采用三相五線制的TN-S 供電系統,則不會出現這種情況.如圖3 所示,只有當保護線斷開,而且又有一臺設備發生相線碰外殼,兩故障同時出現時,才會出現與前述二線制中類似情況的事故.從而也極大地降低了事故出現的可能性

圖3 TN-S系統單相回路示意圖
3.三相五線制在民用建筑電氣設計中的應用(1)三相五線制供電的應用范圍凡是采用保護接零的低壓供電系統,均是三相五線制供電的應用范圍.國家有關部門規定:凡是新建、擴建、企事業、商業、居民住宅、智能建筑、基建施工現場及臨時線路,一律實行三相五線制供電方式,做到保護零線和工作零線單獨敷設.對現有企業應逐步將三相四線制改為三相五線制供電,具體辦法應按三相五線制敷設要求的規定實施.
根據JGJ/T-1992《民用建筑電氣設計規范》,住宅小區設計不應采用TN-C供電系統即三相四線制供電方式,而應推廣采用TN-S供電系統即三相五線制供電方式.
(2)單相三線制"和"三相五線制"配電建筑電氣設計中采用"單相三線制"和"三相五線制"配電.就是在過去"單相二線制"和"三相四線制"配電基礎上,另增加一根專用保護線直接與接地網相連,如圖1所示.即根據國際電工委員會(IEC)標準和國家標準而定的TN-S系統,從而保障了電器使用的安全.
①"單相三線制"是"三相五線制"的一部分,在配電中出現了N線和PE線:一個是工作接地N線,這是構成電氣回路的需要,其中有工作電流流過,在單相二線制中,工作接地N嚴禁裝設保險等可斷開點,但單相三線制中則應同相線一樣裝設保護元器件.另一個是保護接地PE線,要求直接與接地網相聯接,保護線PE與中性線N從某點分開后,就不得有任何聯系,目的有兩個:其一是為了使漏電電流動作保護能正確動作;其二是為了使保護線上沒有電流流過,以利安全.
②每個建筑物進戶線處應將零線重復接地,接地電阻≤lO.
③從引入處開始,接至建筑物內各個插座,中性線N和保護線PE完全分開(嚴禁零地混接).至于保護線PE的導線應采用與工作回路相同等級的絕緣導線,且與中性線N截面相同,敷設方式和路徑也同工作回路,為便于識別,最好能采用三種顏色分開,依據規范,相線為L1黃、L2綠、L3紅色;中性線N為淡蘭色或黑色;保護線PE為黃綠雙色.(民用建筑電氣設計規范》規定"住宅建筑每戶的進線開關或插座專用回路宜設置漏電電流動作保護,動作電流為30mA".
④插座的接線應遵循左零(N)右相(L)上接地.如圖4所示.
